明纬LED系列CEN-60-24台湾明纬电源正品牌高效铝壳IP66防水电源
发布时间：16-01-08 11:06 作者：admin
| ■ 产品说明 |
CEN系列产品属于有单级功率因素校正功能ED照明防水电源,恒压＋恒流工作方式,铝壳封装IP66防护等级,4KV耐突波等级,通过Class 2限功率测试,具有包括过热保护等完善的保护措施。输出电压和电流可设置,全球范围输入电压,最高可达295Vac, 具有60瓦、70瓦、和100瓦三种机型,输出电压分12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V 九档。注意:该机型内部不灌胶,不可调光。是金属外壳封装的低价版本,适合LED路灯等室内外LED应用。
| ■ 主要特点 |
| 全球通用全范围交流输入电压(最高达295VAC) |

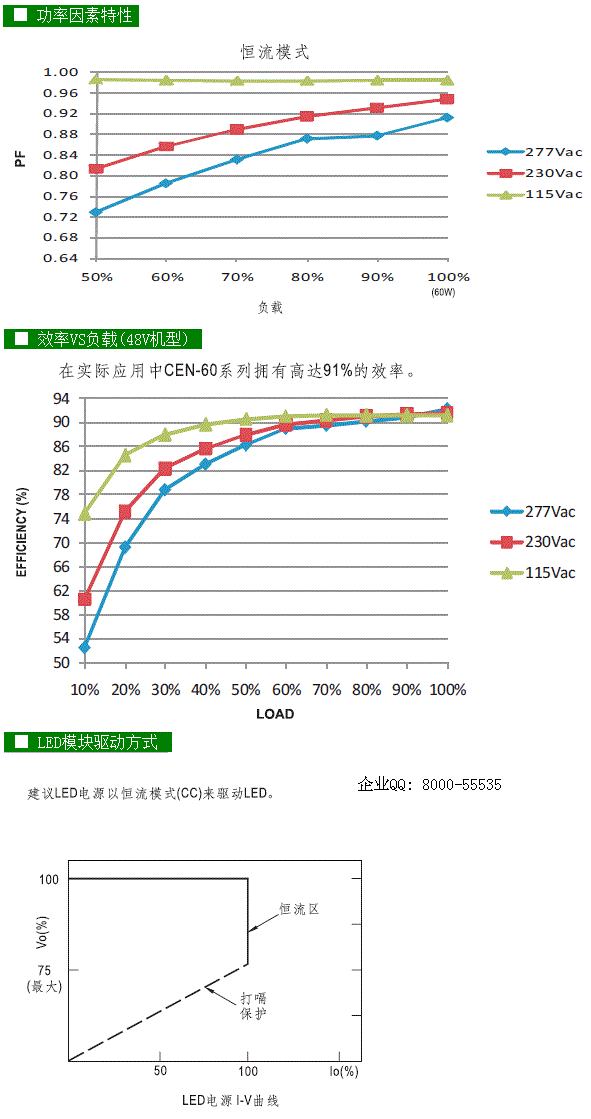

| 内置主动型PFC(功率因素校正)功能,在负载大于等于60%时,功率因素>0.9 |
| 全封闭铝合金外壳,符合IP66防护标准 |
| 有短路保护/过电流保护/过电压保护/过热保护 |
| 国际安规认证:UL/CUL/TUV/CE，符合世界照明设备安全规范 |
|
深圳明纬电源股份有限公司 |
| 恒压+恒流工作方式 |
| 输出电压和恒流值可设定 |
| Class 2 电源装置,通过LPS(限功率电源)测试 |
| 符合4KV耐突波等级(IEC61000-4-5) |
| 100%满载老化测试 |
| 采用无铅制程,符合环保RoHS要求 |
| 台湾明纬开关电源中国销售处 |
| 3年质保 |
| ■ 主要参数 |
| 直流输出范围 | 24V,0～2.5A |
| 恒流电压范围 | 18～24V |
| 输出电压精度 | ±10% |
| 纹波与噪声 | 2.7Vp-p |
| 效率 | 89% |
| 输入电压范围 | 90～295VAC/127～417VDC |
| 输入浪涌电流 | 冷启动,45A/230V |
| 电压设定范围 | 22～27V (通过内部电位器SVR1调整) |
| 电流设定范围 | 1.9～2.5A (通过内部电位器SVR2调整) |
| 漏电流 | <0.75mA / 240VAC |
| 过电流保护 | 输出电流达到设定电流的95%～110%时恒流限流,自动恢复 |
| 过电压保护 | 输出为28～34V时关断输出电压,重启恢复 |
| 过热保护 | 85℃±10℃(RTH1)时关断输出电压,重启恢复 |
| 启动时间 | 1400mA/230VAC;2800mA/115VAC满载时 |
| 企业QQ号 | 8000-55535 |
| 绝缘特性 | 输入端与输出端间:3.75KVAC,输入端与外壳间:2KVAC,输出端与外壳间:0.5KVAC, |

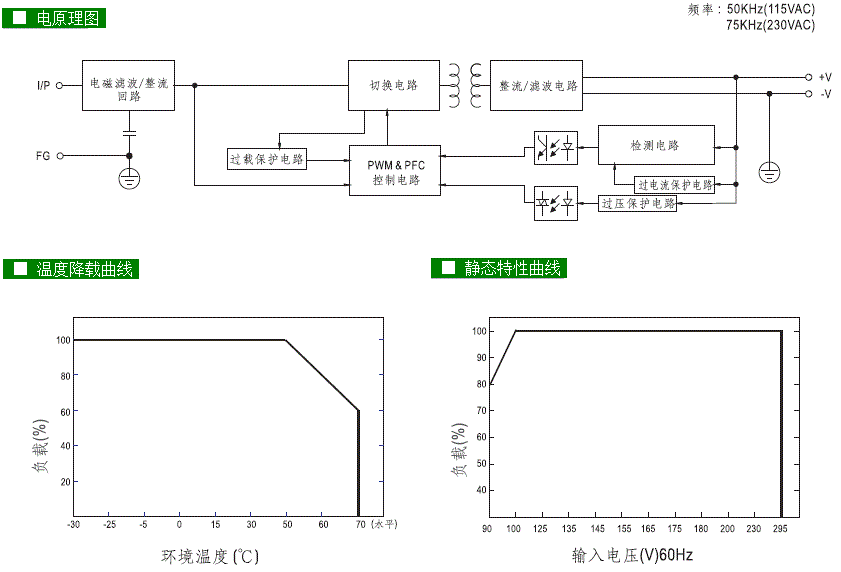

| 工作温度 | -30～+70℃(参见输出降载曲线) |
| 抗震动性 | 10～500Hz,5G 12分钟/周期,XYZ各轴各72分钟 |
| 安规认证 | UL879,UL8750,CSA C22.2 No.250.0-08;TUV, EN61347-1,EN61347-2-13,IP66, J61347-1, J61347-2-13,认证通过 |
| 电磁兼容标准 | 发射:EN55015, 谐波:EN61000-3-2 class C,EN61000-3-3 |
| 电磁兼容标准 | 抗干扰: EN61000-4-2,3,4,5,6,8,11,EN55024,,EN61547,B级轻工业标准(浪涌4KV) |
| 平均无故障时间 | ≥52.34万小时,MIL-HDBK-217F(25℃) |
| 输入接线 | UL 认证,SJTW,18AWG×3C(30cm) |
| 输出接线 | UL 认证,SVT,18AWG×2C(30cm) |
| 机壳号 | 993B |

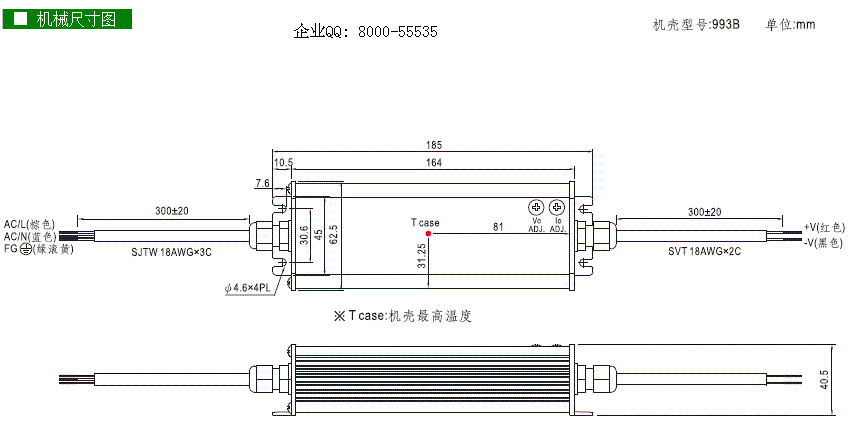

| 外形尺寸 | 183×62.5×40.5mm (长×宽×高) |
| 重量及包装 | 0.6公斤,每箱24台/15.4公斤/0.0365立方米 |
